Компьютер с такой архитектурой имеет одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, и одно устройство управления (УУ), через которое проходит поток команд — программа . Это однопроцессорный компьютер.
К этому типу архитектуры относится и архитектура персонального компьютера
с
общей шиной, Все функциональные блоки здесь связаны между собой
общей шиной, называемой также системной магистралью.
Физически магистраль (ШИНА) представляет собой многопроводную
линию с гнездами для подключения электронных схем. Совокупность проводов
магистрали разделяется на отдельные группы: шину адреса, шину данных и
шину управления.
Периферийные устройства (принтер и др.) подключаются к аппаратуре компьютера
через специальные контроллеры — устройства управления периферийными
устройствами.
Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter — между, и face — лицо).
Интерфейс — это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.
Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.
Для согласования интерфейсов периферийные устройства подключаются к
шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно
по такой схеме:
Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми
снабжаются устройства компьютера с целью совместимости их интерфейсов.
Контроллеры, кроме этого, осуществляют непосредственное управление периферийными
устройствами по запросам микропроцессора.
Порты устройств представляют собой некие электронные схемы, содержащие
один или несколько регистров ввода-вывода и позволяющие подключать периферийные
устройства компьютера к внешним шинам микропроцессора.
Портами также называют устройства стандартного интерфейса: последовательный,
параллельный и игровой порты (или интерфейсы).
Последовательный порт обменивается данными с процессором побайтно, а с
внешними устройствами — побитно. Параллельный порт получает и посылает
данные побайтно.
К последовательному порту обычно подсоединяют медленно действующие или
достаточно удалённые устройства, такие, как мышь и модем. К параллельному
порту подсоединяют более "быстрые" устройства — принтер и сканер. Через
игровой порт подсоединяется джойстик. Клавиатура и монитор подключаются
к своим специализированным портам, которые представляют собой просто разъёмы.

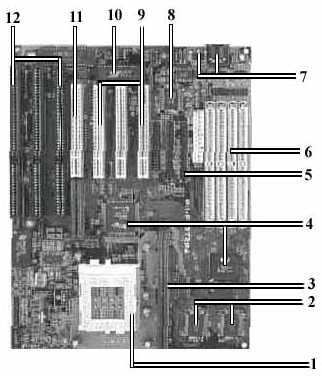

Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (MotherBoard).
 |
1 - Разъём под центральный процессор; 2 — Дополнительный кэш объёмом 256 Кбайт; 3 — Разъём под дополнительный кэш; 4 — Контроллеры внешних устройств; 5 — Разъёмы накопителей на жёстких магнитных дисках; 6 — Разъёмы под оперативную память, 4 планки; 7 — Коннектор (соединитель) клавиатуры и мыши; 8 — Микросхема, обслуживающая флоппи-дисковод, последовательные порты и параллельный порт; 9 — Разъёмы 32-битной шины (для видеокарты, карты Интернет и др.); 10 — Перезаписываемая BIOS (Flash-память); 11 — Мультимедийная шина; 12 — Разъёмы 16-битной шины. |
А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства,
выполняются в виде плат расширения (DаughterBoard — дочерняя плата) и
подключаются к шине с помощью разъёмов расширения, называемых также слотами
расширения (англ. slot — щель, паз).
